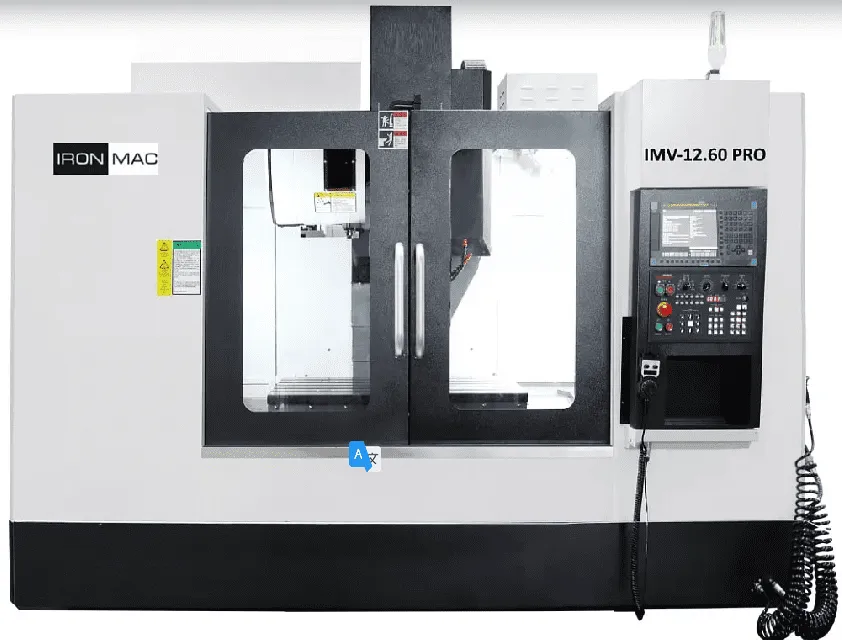

Фрезерный обрабатывающий центр Ironmac, IMV-12.60

Технические характеристики

— Тип шпинделя: BT40

— Частота вращения шпинделя: 10 000 об/мин

— Расстояние от центра шпинделя до колонны: 738 мм

— Расстояние от торца шпинделя до поверхности рабочего стола: 125 — 725 мм

— Мощность двигателя шпинделя: 11 / 15 кВт

— Крутящий момент шпинделя: 70 / 118 Нм

— Тип привода шпинделя: ремень

— Мощность серво-двигателей по осям X / Y / Z: 3 / 3 / 3 кВт

— Система ЧПУ: Fanuc

— Модель системы ЧПУ: Fanuc 0i-MF (5) Plus

— Размер стола: 1200 x 600 мм

— T-образные пазы: 100 x 18 x 5 мм

— Максимальная нагрузка на стол: 900 кг

— Перемещение по осям X / Y / Z: 1100 / 620 / 600 мм

— Тип направляющих по осям X / Y / Z: качения

— Быстрые перемещения по осям X / Y / Z: 36 / 36 / 10 м/мин

— Емкость магазина инструмента: 24

— Максимальный вес инструмента: 8 кг

— Максимальная длина инструмента: 300 мм

— Максимальный диаметр инструмента (при полной загрузке ячеек): 80 мм

— Время смены инструмента: 8 секунд

— Точность позиционирования по осям X / Y / Z: ± 0,005 мм

— Повторяемость по осям X / Y / Z: ± 0,003 мм

— Давление воздуха: 5 — 6 Бар

— Диаметр ШВП: 40 x 12 мм

— Максимальный диаметр инструмента (без инструмента в соседних позициях): 150 мм

— Потребление электроэнергии: 24 кВА

— Габаритные размеры (Д x Ш x В): 2780 x 3150 x 2865 мм

— Вес: 6500 кг
