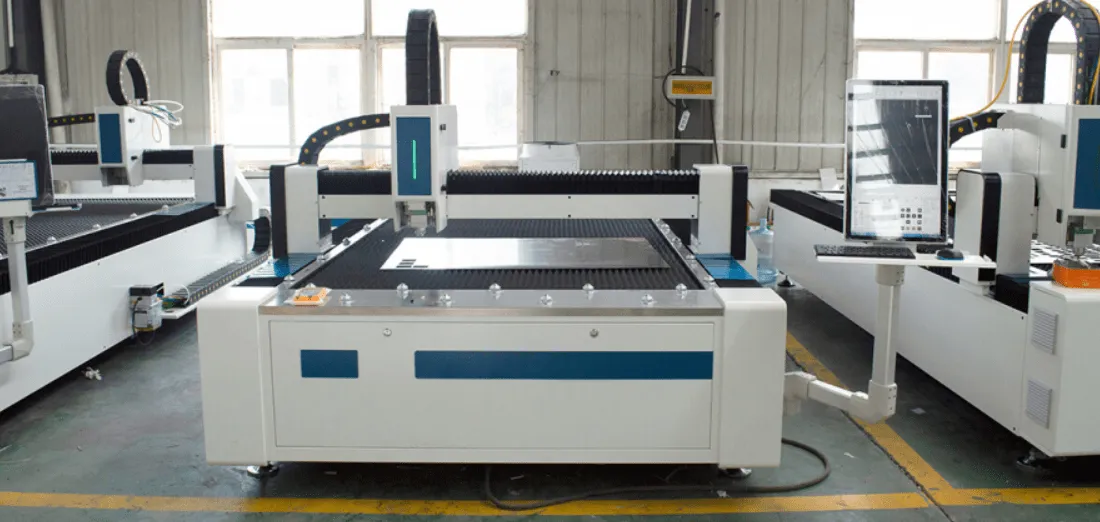

Установка лазерной резки, KMT L1 PRO 4000W

Технические характеристики

Лазерный источник Raytools 4000 Вт

Линейные направляющие T-win (Тайвань)

Пневматические элементы SMC (Япония)

Режущая голова Raytools BM06K

— Толщина металла: 25 мм

— Система ЧПУ: Cypcut

— Рабочая зона (Х x Y): 3000 x 1500 мм

— Перемещение по осям X / Y / Z: 3030 x 1525 x 100 мм

— Мощность излучения резонатора: 4000 Вт

— Точность геометрического размещения осей X / Y: ≤ 0,02 мм (от всего расстояния)

— Точность повторного размещения осей X / Y: ≤ 0,03 мм

— Максимальная скорость портала: 100 м/мин

— Точность позиционирования: ± 0,02 мкм/м

— Точность репозиционирования: 0,03 мм/м

— Ускорение осей X / Y: 1,2 G

— Ширина реза: 0,1 — 0,5 мм

— Шероховатость в зоне реза: Ra 3,2 — 25,4 мкм

— Режущая способность: 0,1 — 25 мм

— Минимальное задаваемое перемещение: 0,001 мм

— Максимальная нагрузка на стол: 1000 кг

— Передача по осям X / Y: Шестерня-рейка YYC (Тайвань)

— Поддерживаемое программное обеспечение: CAD, CorelDRAW plt., AI., dxf. и т. д.

— Экран: 23″ ЖК

— Смазка: Централизованная система смазки

— Потребление станка (без чиллера и компрессора): < 18 кВт — Потребление чиллера (система охлаждения): 7 кВт — Фаза: 3 — Напряжение: 380 В — Частота: 50 / 60 Гц — Класс защиты: IP54 — Вид охлаждения: Водяной чиллер — Длина волны лазерного излучения: 1070 нм — Передача по оси Z: Шарико-винтовая пара — Ускорение оси Z: 1,5 G — Габаритные размеры (Д x Ш x В): 5000 x 2300 x 2000 мм — Вес: 2500 кг
