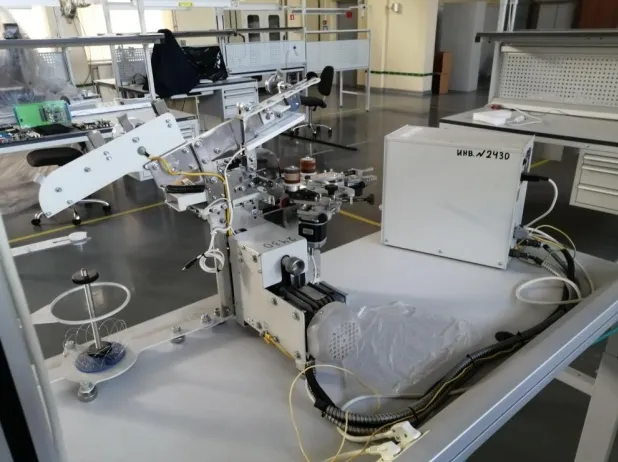

Намоточный станок тороидальной распределенной кольцевой намотки, СНТ-0,315Р (ЦСП — ПЦ)

Технические характеристики

1. Диаметр наматываемого провода, мм – 008 ÷ 0,6
2. Внешний диаметр тороидальной катушки до намотки, мм – 39,5
3. Внутренний диаметр тороидальной катушки до намотки, мм – 33,5
4. Высота тороидальной катушки до намотки, мм – 7
5. Мах внешний диаметр тороидальной катушки после намотки, мм – 43
6. Мах внутренний диаметр тороидальной катушки после намотки, мм – 29,6
7. Мах высота тороидальной катушки после намотки, мм – 8,9
8. Диаметр шпули, мм – 209
9. Полезное сечение шпули BxH, мм2 – (5÷170 в зависимости от установленной шпули)
10. Емкость шпули для провода диаметром dn=0,1 мм, м – (190÷6000 в зависимости от установленной шпули)
11. Средняя длина одного витка, мм – 25
12. Скорость намотки, об/мин (при 70Гц) – 0÷ 800
13. Мах тянущие усилие на шпуле, кгс – 5
14. Датчик закрытия шпули – концевой выключатель
15. Режимы намотки – старт, намотка, домотка
16. Габаритные размеры ДхШхВ, мм:

• Механизм намотки 450 х 450 х 510
• блок управления 340 х 200 х 170

1. Масса с блоком управления, кг – 35
2. Потребляемая мощность, Вт – не более 250
3. Параметры питающего напряжения – 220В±10% 50Гц±2%

Регулировка шага раскладки – (шаговый двигатель)

1. Счетчик длины провода – 0,1м
2. Счетчик числа витков –(электронный, 10 программ, 10 суперпрограмм, 100 секций с долговременной памятью)
3. Мах число витков программы – 99999,9
4. Двигатель переменного тока АИР 56 В4 – 0,18 кВТ, 1500 об/мин
5. Освещение – в комплекте
6. Шпуля No – в комплекте
7. Бегунок сменный – в комплекте
8. Педаль Заправка – в комплекте
9. Механизм регулировки прижатия прижима с меховым покрытием к отражателю – в комплекте
