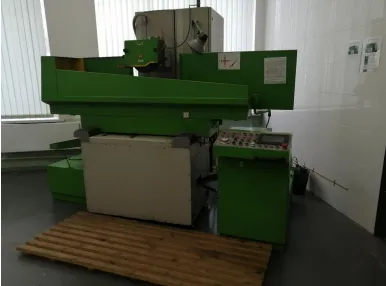

Плоскошлифовальный станок, ЛШ630 (МААС — ПЦ)

Технические характеристики

Предельные размеры обрабатываемых поверхностей, мм:

длина – 630

ширина – 200

высота – 400

Наибольшая масса устанавливаемой заготовки (с плитой, приспособлением), кг – 200

Размеры рабочей поверхности стола по ГОСТ 6569-75, мм:

Длина – 630

Ширина – 200

Ширина паза по ГОСТ 1574-75, мм – 14

Расстояние между пазами, мм – 50

Количество пазов – 3

Наибольшее продольное перемещение стола, мм:

ручное – 700

от гидроцилиндра – 670

Наибольшее ручное поперечное перемещение суппорта, мм, не менее – 250

Наибольшее перемещение шлифовальной головки, мм – 400

Пределы рабочих подач:

стола, м/мин: 2 – 35

суппорта, мм/ход: 0,001 – 40

Наибольшее расстояние от оси шпинделя до зеркала стола, мм – 550

Скорость быстрых установочных перемещений суппорта, м/мин — 1,5

Диаметр конца шлифовального шпинделя по ГОСТ 2323- 76, мм – 40

Шлифовальный круг по ГОСТ Р 52781-2007

тип – 1

Наружный диаметр, мм:

наибольший – 300

наименьший – 160

высота, мм – 40/50

внутренний диаметр, мм – 76

Наибольшая скорость резания, м/с – 35

Мощность двигателя шлифовального круга, кВт – 4,0

Тип электропривода – сервопривод

— суппорта (поперечная подача)

— шлифовальной головки (вертикальное перемещение)

Тип штурвала: электронный

суппорта

шлифовальной головки

Дискретность индикации координат положения, мкм:

суппорта – 1

шлифовальной головки – 1

Автоматическое определение касания детали – есть

Защита от пропадания питания цепи электромагнитной плиты – есть

Автоматический отвод шлифовальной головки – есть

Дискретность задания перемещений, мкм:

шлифовальной головки – 1

суппорта – 1

Цена деления электронного штурвала вертикальной подачи, мм – (0,001; 0,01)

Пределы рабочих подач шлифовальной головки, мм – (0,001 — 0,08)

Скорость быстрых установочных перемещений шлифовальной головки, м/мин – 0,3

Габаритные размеры станка с учетом приставного оборудования и хода подвижных частей, мм:

Длина — 2340

Ширина — 1780

Высота — 2030

Масса станка, кг с приставным оборудованием — 2400

Точность обработки образца-изделия

Прямолинейность поверхности 1 в продольных, поперечных и диагональных сечениях (плоскостность), мкм (выпуклость не допускается) – 4

Перпендикулярность плоскостей, обработанных периферией и торцом шлифовального круга, мкм – 6

Шероховатость обработанной поверхности образца, мкм по ГОСТ 2789:

шлифование периферией круга – 0,16

шлифование торцом круга – 0,63
