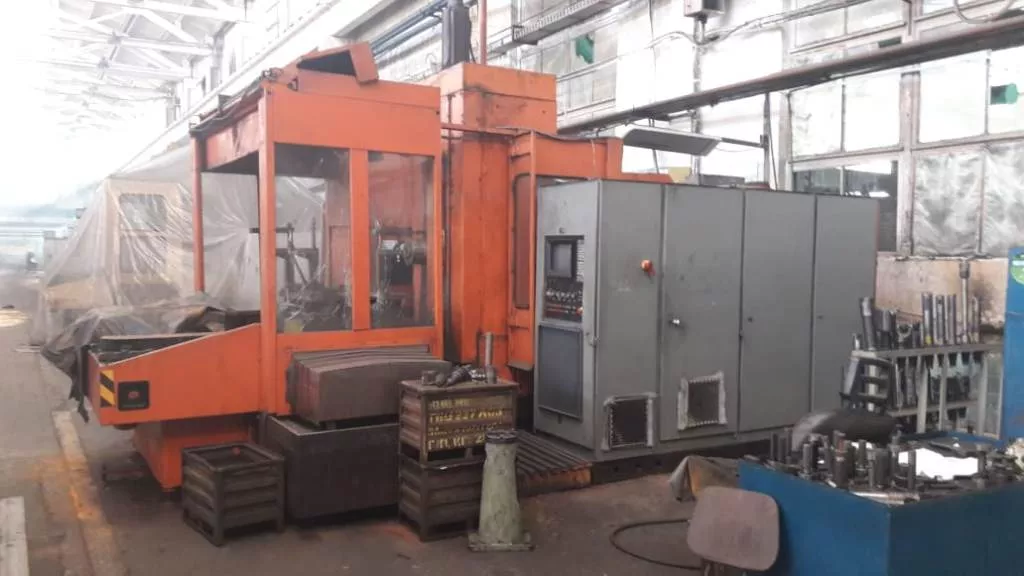

Горизонтально-расточной станок, ИС800ПМФ4

Технические характеристики

Программируемые преремещения, мм:

— ось х 1000

— ось y 1000

— ось z 800

— ось b (дискретный стол), число поз. град. 120х3°

Пределы частот вращения шпинделя, мин — 1 8…4500

Диапазон рабочих подач:

— по осям x, y, z, мм/мин. 1…6000

— по оси b (непрерывный стол), мин-1 1…1080

Скорость быстрого перемещения:

— по осям x, y, z, мм/мин. 12

— по оси b, мин-1 10

Наибольший диаметр инструмента, мм:

— без пропуска гнезд 125

— с пропуском гнезд 315

емкость инструментального магазина, шт.: 40, 64(100)*

длина инструмента, мм: 400

наибольшая масса инструмента, кг: 25

габариты стола-спутника, мм: 800х800

грузоподъемность стола-спутника, кг: 2000

емкость накопителя стола-спутника, шт: 2(6)*

мощность главного привода, квт: 22(30)

габаритные размеры станка, мм: 6150х4750х4000

масса станка, кг: 16925
