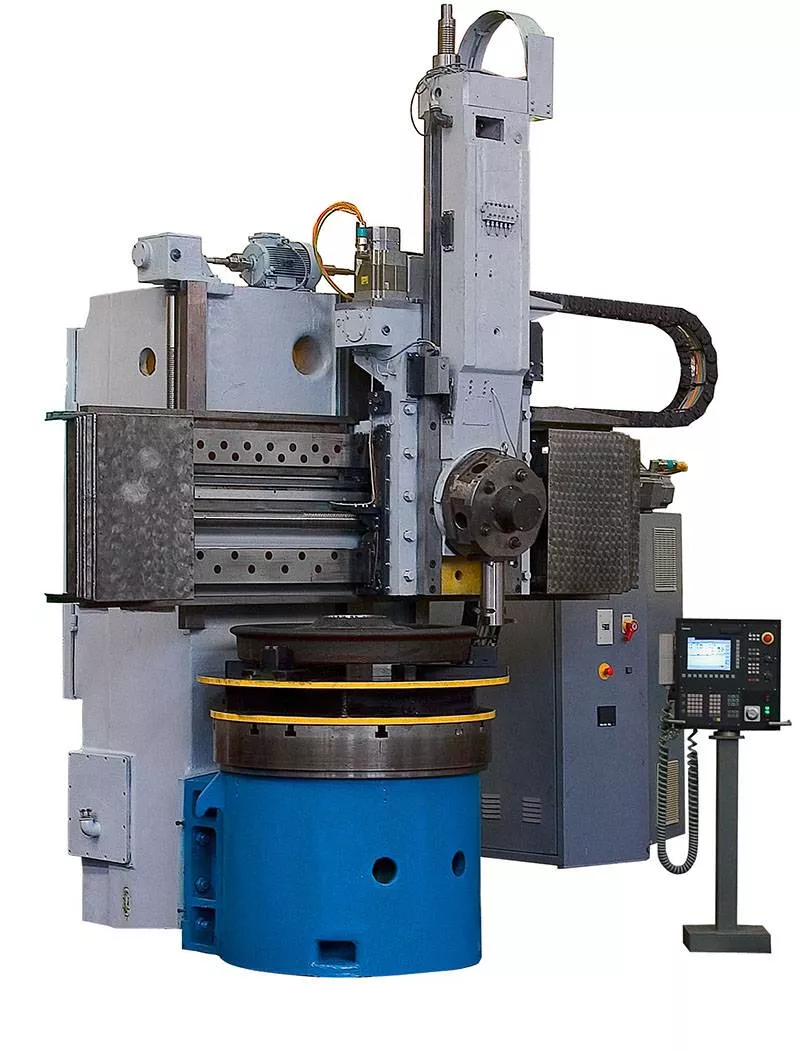

Токарно-карусельный станок, 1512Ф3

Технические характеристики

Класс точности: по ГОСТ 8-71 Н

Наибольший диаметр обрабатываемой заготовки, мм: 1250

Наибольшая высота обрабатываемой заготовки, мм: 1000

Наибольшая масса устанавливаемого изделия в зависимости от частоты вращения планшайбы, кг: до 160 об/мин-4000кг, от 160 до 250 об/мин-2500кг

Диаметр планшайбы, мм: 1120

Наибольшее расстояние от основания станка до рабочей поверхности планшайбы, мм: 970

Диаметр центрирующего отверстия в планшайбе, мм: 150Н7

Ширина Т-образных пазов в планшайбе, мм: 28Н13

Количество верхних суппортов с револьверной головкой: 1

Наибольшая высота сечения резца, мм: 50

Наибольшее перемещение верхнего суппорта, мм:

-горизонтальное 775

-вертикальное 700

Регулировыание подач суппорта бесступенчатое

Количество позиций револьверной головки: 5

Мощность двигателя главного привода, кВт: 55-70

Габарита станка, мм:

— длина 4260

— ширина 3610

— высота 5615

Масса станка не более, кг :

— с электрооборудованием и ЧПУ 15500

— без электрооборудования и ЧПУ 14500
