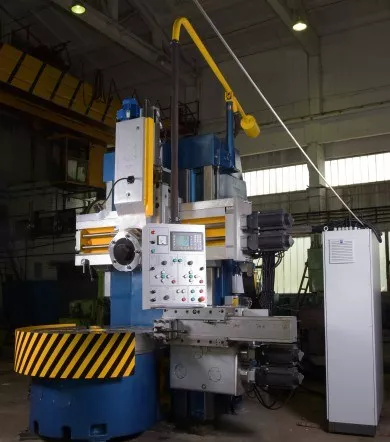

Токарный карусельный станок, 1516Ф1

Технические характеристики

Наибольший диаметр обрабатываемой детали, мм: 1600;

Наибольшая высота обрабатываемой детали, мм: 1000;

Диаметр планшайбы, мм: 1400;

Наибольшая масса обрабатываемой детали, кг: 8000;

Пределы частот вращения планшайбы, об/мин: 1 – 250;

Количество ступеней частот вращения планшайбы: 2;

Регулирование частоты вращения планшайбы: Бесступенчатое;

Наибольший допустимый крутящий момент на планшайбе, кНм: 25;

Мощность электродвигателя главного движения, кВт: 55;

Ход поперечины, мм: 660;

Скорость перемещения поперечины, м/мин: 0,45;

Ход суппорта по горизонтали, мм: 950;

Ход ползуна суппорта по вертикали, мм: 700;

Наибольшее допустимое усилие резания, кН: 35;

Наибольший угол поворота ползуна, град.: ± 45;

Количество позиций револьверной головки: 5;

Ход суппорта по вертикали, мм: 1000;

Ход ползуна по горизонтали, мм: 630;

Наибольшее усилие резания, кН: 25;

Количество позиций резцедержателя: 4;

Пределы подач суппортов, мм/об: 0,03 — 12,5;

Количество подач суппортов: 18;

Скорость установочных перемещений суппортов, мм/мин: 2000;

Габариты (длинаxширинаxвысота ), мм: 3170x3025x4100;

Масса станка, кг: 18100.
