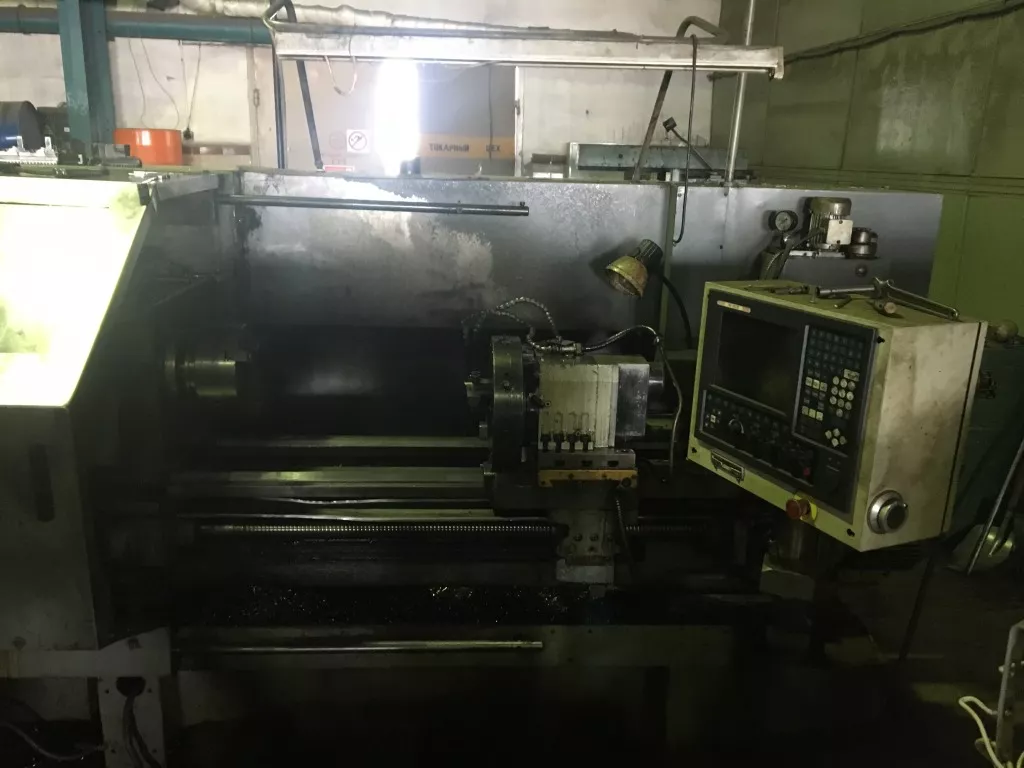

Токарный станок, 16А20Ф3

Технические характеристики

Наибольший диаметр изделия, устанавливаемого над станиной, мм: 500

Наибольший диаметр обрабатываемого изделия, мм:

— над станиной 320

— над суппортом 200

Наибольшая длина устанавливаемого изделия в центрах, мм: 1000

Наибольшая длина обрабатываемого изделия при 8-ми позиционной головке, мм: 750

Диаметр цилиндрического отверстия в шпинделе, мм: 55

Наибольший ход суппорта, мм:

— поперечный 210

— продольный 905

Максимальная скорость быстрых перемещений, мм,мин:

— продольных 15000±6%

— поперечной 7500±6%

Пределы частот вращения шпинделя, мм- 20…2500

Количество одновременно управляемых координат: 2

Точность позиционирования, мм: 0,01

Повторяемость, мм: 0,03

Пределы частот вращения шпинделя, мин-1 20…2500

Минимальная скорость рабочей подачи, мм/мин:

— продольной 10

— поперечной 5

Количество позиций инструментальной головки: 8

Мощность электродвигателя главного движения, кВт: (номинальная) 11

Суммарная мощность всех электродвигателей, кВт: 21,4

Габаритные размеры станка без отдельно стоящего шкафа УЧПУ, не более, мм:

— длина 3700

— длина (с транспортером стружкоудаления) 5160

— ширина 3000

— высота 2100

Масса станка (без ЧПУ и транспортера стружкоудаления), кг: 4000
