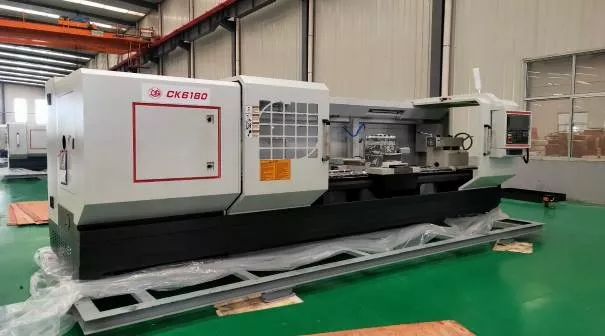

Токарный станок с ЧПУ, CK6180х2000 Technick

Технические характеристики

Наибольший диаметр обрабатываемой заготовки:

над станиной — 800 (720)* мм

над суппортом — 480 (390)* мм

Наибольшая длина заготовки в центрах (РМЦ) 2000 мм

Наибольшая длина заготовки в патроне 1850 (1550)* мм

Расстояние между направляющими 600 мм

Максимальная нагрузка 3000 кг

Диаметр отверстия в шпинделе 104 мм

Тип торца шпинделя — С11

Конус шпинделя и центра — 120; Morse No. 5

Количество инструментов — 4 (электромеханический резцедержатель)

Хвостовик инструмента 32×32 мм

Частота вращения шпинделя:

(ручное переключение диапазонов)

Нижний диапазон 10-200 мин-1

Средний диапазон 200-500 мин-1

Верхний диапазон 500-800 мин-1

Максимальный крутящий момент (при n=0-135 мин-1) 1057 Нм

Диаметр 3-х кулачкового патрона 400 мм

Перемещение по оси Х 420 мм

Перемещение по оси Z 1750 мм

Максимальная скорость перемещения по оси Х 4000 мм/мин

Максимальная скорость перемещения по оси Z 6000 мм/мин

Ход пиноли, 250 мм

Диаметр пиноли задней бабки, 100 мм

Конус пиноли, Morse No.5

Поперечное перемещение задней бабки ±15 мм

Мощность электродвигателя главного привода, 15 кВт

Мощность электродвигателя подачи СОЖ 0,125 ( JCB-22)

Точность позиционирования, 0,020 мм

Повторяемость позиционирования 0,010

Габаритные размеры ДхШхВ 4490х1850×1900 мм

Вес, нетто — 4800 кг
