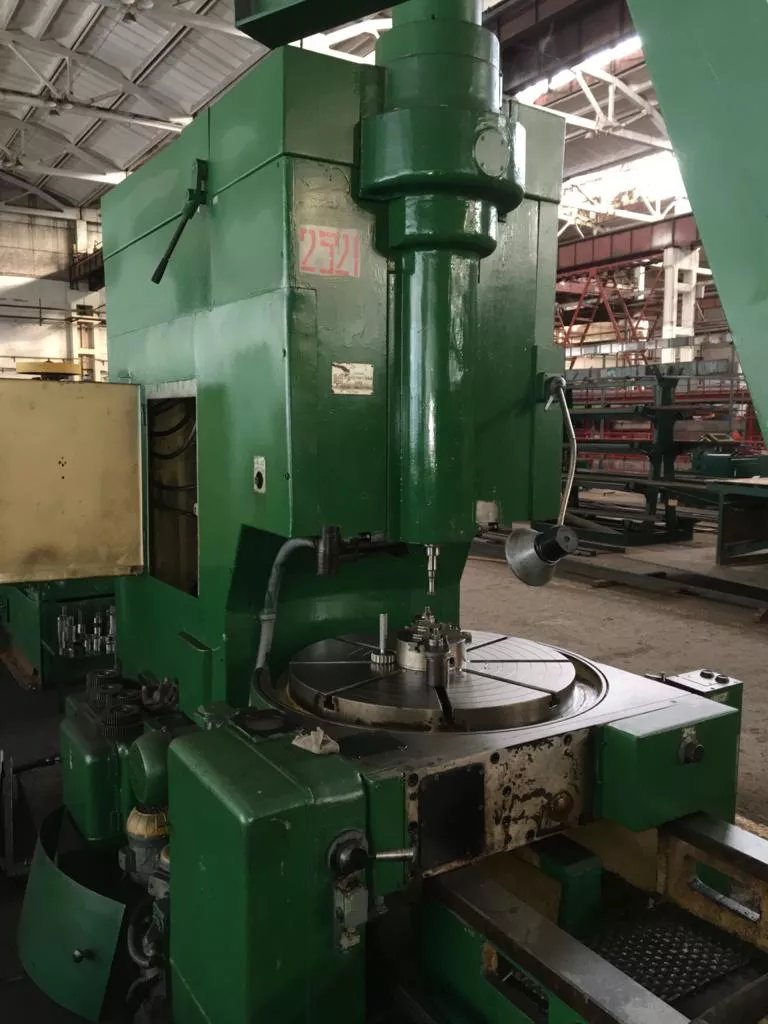

Зубодолбежный, 5М150

Технические характеристики

Диаметр наибольший устанавливаемый, мм: 800

Диаметр рабочей поверхности стола, мм: 800

Ход шпинделя наибольший, мм: 200

Наибольший модуль нарезаемых зубчатых колес, мм: 12

Наибольший номинальный делительный диаметр долбяка, мм: 200

Число двойных ходов шпинделя min/max: 33-212

Конус отверстия в шпинделе: Морзе 5

Мощность двигателя главного движения, кВт: 10

Пределы круговых подач при диаметре инструмента d 100, мм/дв.х.: 0,2-1,5

Подача стола радиальная, мм.мин.: 0,5-5,0

Расстояние между верхней плоскостью стола и торцом шпинделя: 155-355

Расстояние от оси стола до оси шпинделя, мм: 0-700

Скорость ускоренного перемещения стола, мм/мин.: 205

Частота вращения стола, об/мин.: 1,7

Расстояние от нижней плоскости основания станка до рабочей поверхности стола: 870

Частота вращения шпинделя инструмента, об/мин.: 3

Длина, мм: 3150

Ширина, мм: 1780

Высота, мм: 3300

Масса станка, кг: 10450
