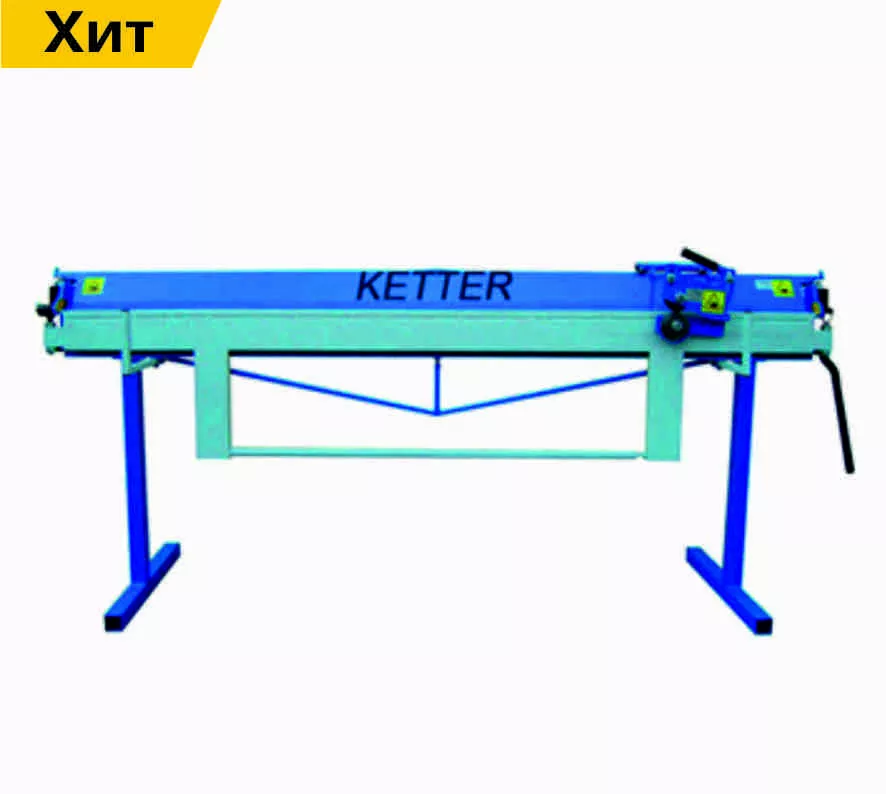

Листогиб, Ketter ZG-2500/0.75

Технические характеристики

Технические параметры ZG-2500/0.75 1) Макс. длина заготовки — 2550 мм 2) Макс. толщина листа — 0,75 мм 3) Макс. угол гибки — 135° 4) Ширина траверсы — 20 мм 5) Вес — 230 кг Прижимная балка сварена из трех цельных листов металла. Балка имеет дополнительное ребро жесткости в виде сварных труб, которое позволяет настраивать изгиб прижимной балки. На балке установлены пневмокомпенсаторы подъема, что облегчает работу оператору при наличии только одной рукоятки. Подъем осуществляется путем поворота эксцентрика, на котором закреплена рукоятка. Также предусмотрена удобная регулировка прижимной балки по высоте. Угломеры установлены с двух сторон станка. Таким образом удобно работать на моделях станка с большой рабочей длиной, а также и с длинными листами. Поворотная балка станка сварена их толстостенных квадратных труб с приваренной на точечную сварку обработанной плитой. К торцам балки приварены уши, в которые установлено устройство регулировки высоты поворотной балки относительно основной. Это же устройство позволяет совершать поворот балки с помощью проверенного временем механизма «вал – втулка». Входящие в комплект столы задней и передней поддержки позволяют быстро и удобно позиционировать лист на станке, раскраивать детали нужного размера и совершать гибы с высокой степенью повторения, в комплект входит ограничитель угла гиба. Роликовый нож предусматривает возможность регулировки положения роликов, а также удобную настройку линии реза относительно станка. На станке предусмотрена регулировка всех трех балок с помощью тяг. Тяги позволяют регулировать прогиб балок и сабельность.
