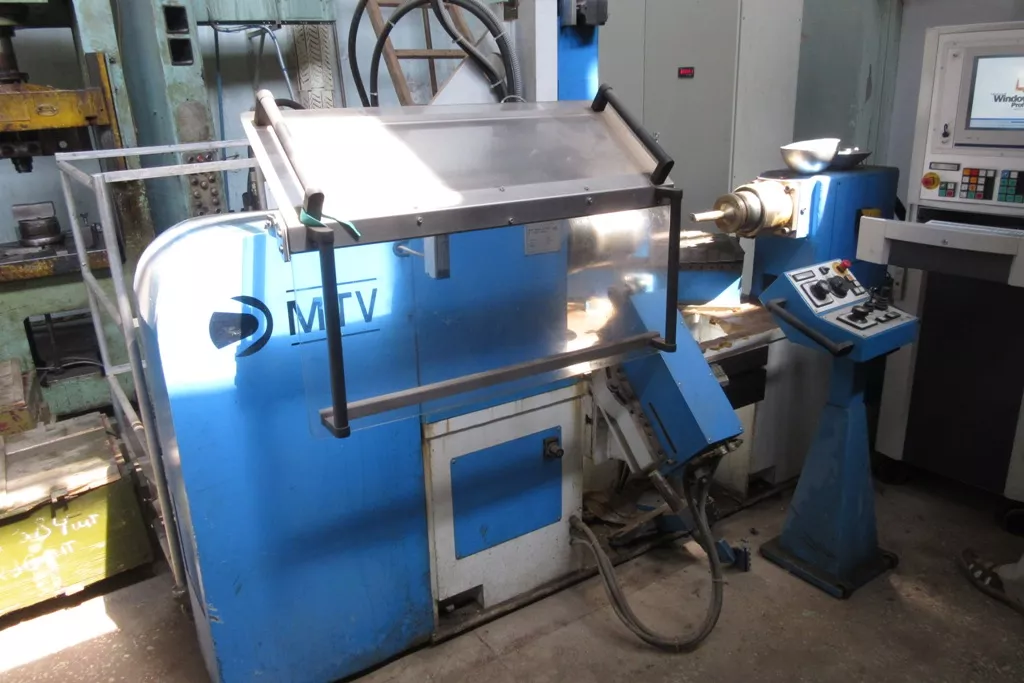

Автоматический давильный станок с ЧПУ, ASM 400

Технические характеристики

Основные технические характеристики
автоматического давильного станка ASM 400
Высота центров 400мм
Расстояние между центрами 1000мм
Макс. диаметр заготовки 700мм
Шпиндельная бабка
Двигатель привода (DS-Servo) 16kW
Крепеж инструмента размер 11
Кол-во оборотов шпинделя
(бесступенчатое) прим. 250-800-3200 об/мин
Шпиндельный фланец (CAMLOCK DIN 55027) размер 8
Давильный суппорт
Ход суппорта продольно 500мм
Ход суппорта поперечно 300мм
Сила подачи продольного 20kN
Сила подачи поперечного 25 kN
Ускоренная скорость 10м/мин
Задняя бабка
Ход задней бабки 400мм
Сила прижима 20kN
Выталкиватель
Ход 300мм
Гидравлика 11 kW
Вес станка 4000кг
Дополнительное оснащение:
Выталкиватель
Центрирующее устройство
Контропора
Станина станка представляет собой сварную конструкцию с большим столом для суппорта. Шпиндель смонтирован на жестких точных опорах. Главный двигатель – бесступенчато регулируемый серводвигатель трехфазного переменного тока, защищенный от износа и от нагрузок. Стол суппорта обеспечивает бесступенчатое перемещение рабочего органа по направляющим качения и может поворачиваться на станине для увеличения рабочей зоны и расширения технологических возможностей. Суппорт приводится в действие при помощи специального гидравлического цилиндра.
Системой управления является самостоятельно программируемая цифровая система управления Playback, которая выводит на 15″-LSD экран всю информацию, необходимую пользователю.
Станок оснащен гидравлическим агрегатом с низким уровнем шума и удобным в обслуживании. В отдельно стоящем электрошкафу смонтировано силовое оборудование и система управления станком CNC.
Станок оснащен быстродействующей трех позиционной револьверной головкой для установки роликов и токарных резцов управляемой ЧПУ, а также обрабатывающими головками снизу и сверху, имеющими регулируемый бесступенчатый рабочий ход до 150мм.
