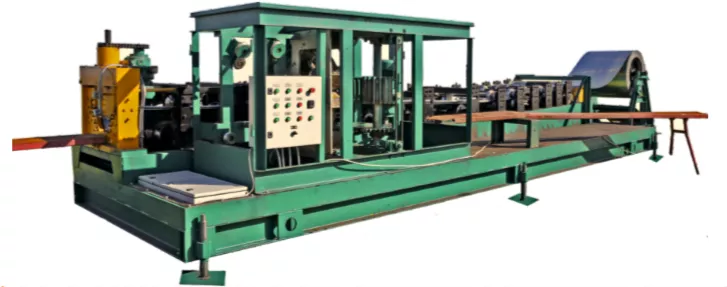

Мобильный профилегибочный комплекс для профессионального строительства бескаркасных арочных конструкций, Арка 610

Технические характеристики

Наименования характеристики значение
Габаритные размеры станка 7600 х 2250 х 2300 мм
Габаритные размеры разматывающего устройства 1492 х 2500 х 1710 мм (зависит от диаметра рулона)
Общий вес 8000 кг
Суммарная мощность:
— мощность формирования
— мощность изгиба
— мощность резки
— мощность закатки
16,7 кВт
— 7,5 кВт
— 4,0 кВт
— 3,0 кВт
— 2,2 кВт
Рабочая скорость:
— прямая панель
— арочная панель
— фальцевание (закатка)
— 15 м/мин
— 13 м/мин
— 6 м/мин
Материал роликов сталь 40, твердость HRC 58-62, термообработанны
Материал вала роликов сталь 40, термообработанны
Материал резака сталь Cr12
Блок управления PLC компьютер фирмы Autonics
Этапы роликового формирования 13 этапов
Ширина входного листа 914 мм
Ширина арочной панели 610 мм
Глубина пазов 203 мм
Толщина листа 0,6-1,5 мм
Стандарт электричества 380 В /50 Гц / 3-х фазный
Коэффициент использования панели 66%
Разматыватель рулонной стали макс. вес до 5000 кг
Допустимый пролет < 36 м ( рекомендуемый до 30 м в 3-4-х снег. районах)
