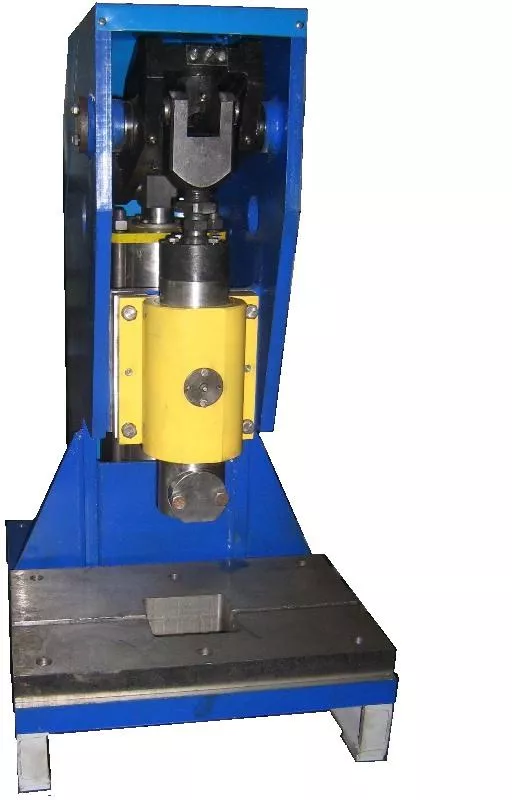

Пресс пневматический, ПН-20М

Технические характеристики

• Усилие прессования, тс 24
• Ход ползуна, мм 15-50
• Давление воздуха в сети, МПа 0,4…0,6
• Расход воздуха, м3/цикл 0,01
• Габаритные размеры, мм длина 650 ширина 500 высота 960 Масса, кг 350
• Расстояние от нижней плиты до ползуна (регулируемое), мм минимальное 140 максимальное 170
• Размер плиты для установки штампа, мм 500×320
• Размеры окна в нижней плите, мм 120×120
• Вылет от центра пуансона до консоли, мм 200
• Размеры отверстия в ползуне под хвостовик штампа, мм диаметр 40Н8 глубина 60
• Пневмоцилиндр сдвоенный диаметр, мм 160 ход, мм 160 усилие толкающее кгс, 2200
