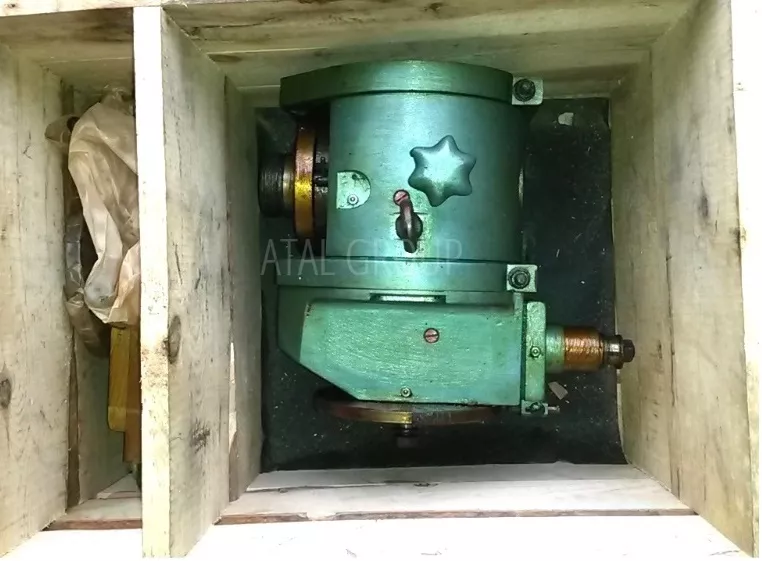

Головка делительная, УДГ Д-400

Технические характеристики

Наибольший диаметр детали, мм 400

Диаметр 3-х кулачкового патрона, мм 200

Расстояние от основания до торца шпинделя в его вертикальном положении, мм 450

Диапазон деления 2-400

Передаточное отношение 1:40

Диаметр отверстия шпинделя, мм 38,2

Резьба рабочего конца шпинделя, мм 76

Конус Морзе шпинделя передний 5

Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр 5

Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр 95

Ширина направляющих шпонок, мм 22

Габаритные размеры основания 290х234

Вес, кг 106
