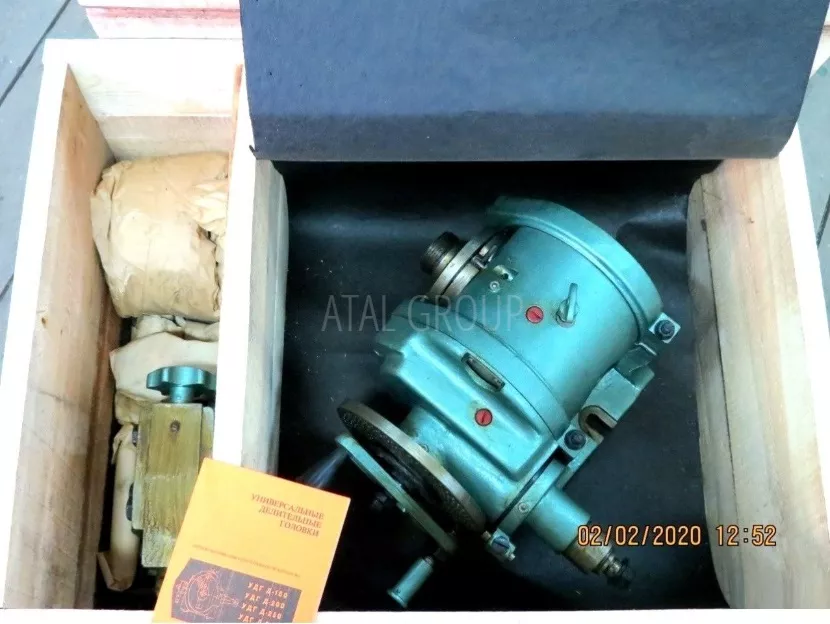

Головка делительная, УДГ Д-160

Технические характеристики

Наибольший диаметр детали, мм 160

Диаметр 3-х кулачкового патрона, мм 100

Высота центров, мм 85

Расстояние от основания до торца шпинделя в его вертикальном положении, мм 180

Диапазон деления 2-400

Передаточное отношение 1:40

Диаметр отверстия шпинделя, мм 14,9 Резьба рабочего конца шпинделя, мм 33х2

Конус Морзе шпинделя передний 2

Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр 5

Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр 95

Ширина направляющих шпонок, мм 12

Габаритные размеры основания 212х156

Вес, кг 35,5
