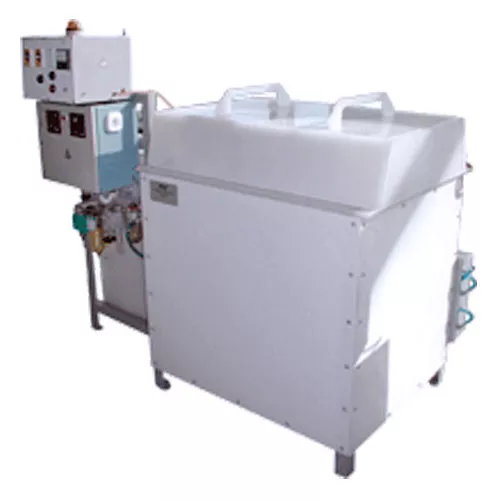

Ухн 100м Установка химического никелирования, УХН-100М

Технические характеристики

Производительность (при толщине покрытия 15 — 18 мкм), м2/ч 1,0
Скорость осаждения покрытия, мкм/мин, не менее 15
Поверхность одновременно покрываемых деталей, м2, не более 1,0
Вес деталей одновременно завешиваемых на механизм качания, кг, не более 20
Общий объем ванны-реактора, л 150
Объем рабочей зоны, л 100
Внутренние размеры ванны-реактора,мм 600x500x400
Рабочая температура раствора, °К (°С) 363 ± 2 (90 ± 2)
Обогрев — через стенки (электронагревательные элементы), °С 350
Контроль температуры (на стенках и в растворе) двухканальный
Объем корректировочного бака, л 50
Механизм подачи корректировочного раствора насос
Механизм подачи раствора аммиака насос
Габариты заготовок (покрываемых деталей):
максимальные, мм 500х400х350
минимальные нет ограничений
Напряжение переменного трехфазного тока частотой 50 Гц, В 380 ± 38
Потребляемая мощность, кВт, не более 5
Давление технического водопровода, не менее, МПа 0,1
Расход воды, не более, л/ч 160
Расход сжатого воздуха, м3/ч, не более 4
Пределы регулирования скорости подачи корректирующего раствора (подогретого), л/ч 5 — 150
Габариты установки, не более, мм 1400х1000х1400
* Габариты ванны-реактора, не более, мм 600х500х600
Масса установки, не более, кг 300
Средняя наработка на отказ, ч, не менее 2000
