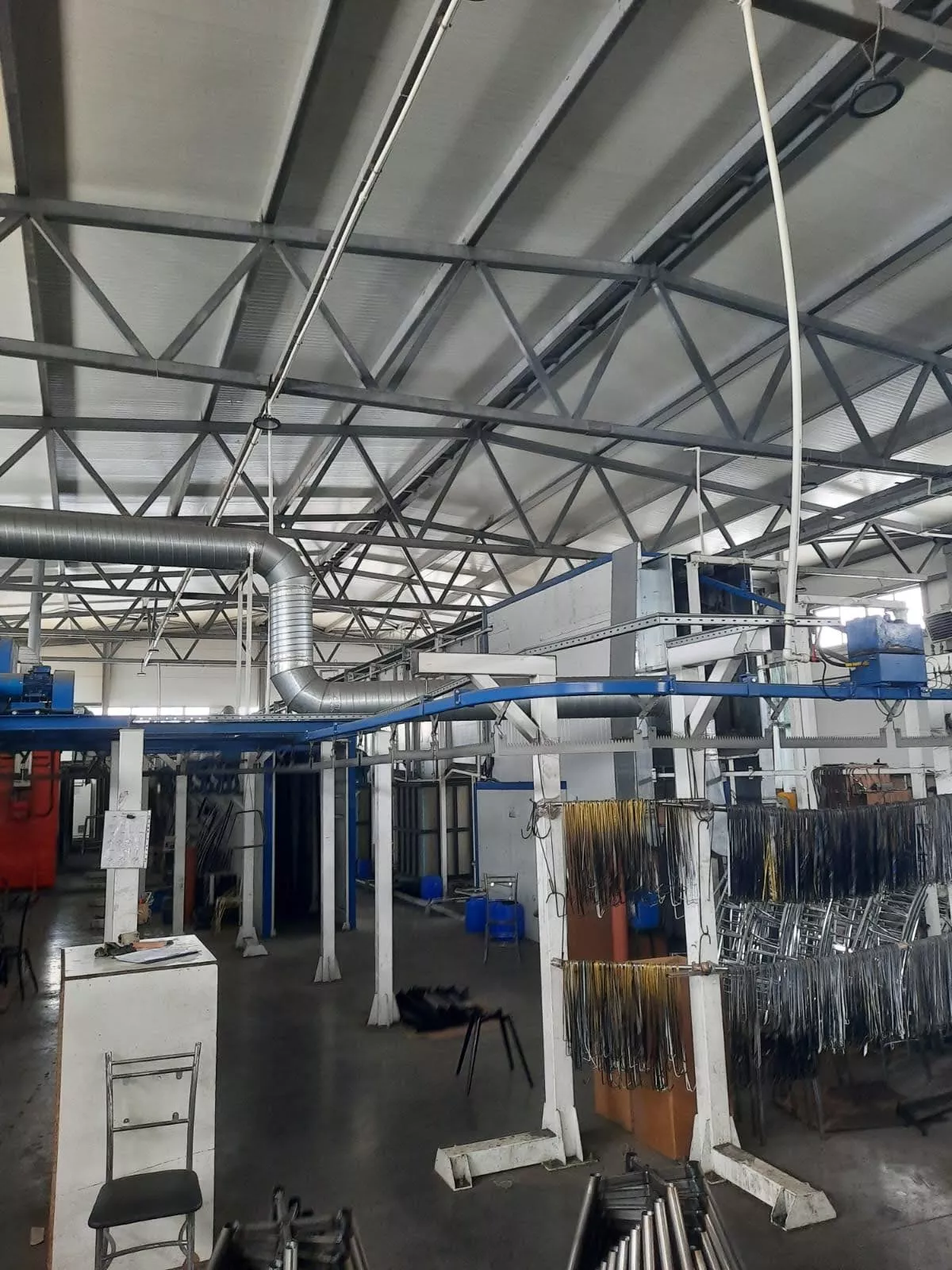

Линия порошковой окраски, ПК-30.154.2500Г

Технические характеристики

1.1. Детали

Металлические заготовки профильных труб.

Габариты max. рабочей подвески

Max. Длина подвески 2.500 мм

Max. Ширина подвески 200 мм

Max. Высота подвески 1.000 мм

Max. Вес подвески 30 кг

Шаг подвесок 750 мм.

1.2. Производительность.

Время обработки варьируется и может настраиваться с системы управления

Кол-во обрабатываемых подвесок макс размера в час. 60 шт.

Время такта 60 сек.

Скорость конвейера транспортная межоперационная 0,5-2 м/мин

1.3. Технология нанесения ЛКМ.

1.3.1. Материалы, способ нанесения.

Эмаль

Полимерное порошковое покрытие, нанесение вручную (или автоматически) в электростатическом поле.

1.3.2. Производственный цикл автоматической окраски

1. Завешивание изделия на транспортёр вручную.

2. Подача в зону подготовки поверхности автоматическая.

3. Подготовка поверхности методом орошения автоматическая.

4. Сушка изделия после подготовки автоматическая.

5. Подача и перемещение заготовки в зоне окраски автоматическое.

6. Нанесение эмали вручную с двух сторон в процессе перемещения заготовки по конвейеру.

7. Подача в камеру полимеризации автоматическая.

8. Перемещение в печи полимеризации автоматическое.

9. Подача в зону загрузки / выгрузки автоматическая.

10. Разгрузка вручную.

1.3.3. Смена ЛКМ

Согласно партийности изделий в течение смены.

1.4. Транспортная система.

Подвесной транспортёр

1.5. Система управления.

Система управления объединяет на едином пульте:

• Управление транспортёром.

• Управление температурным режимом полимеризации.

• Управление температурным режимом сушки.

• Контроль параметров.

• Управление вентиляцией.

• Аварийная логика.
