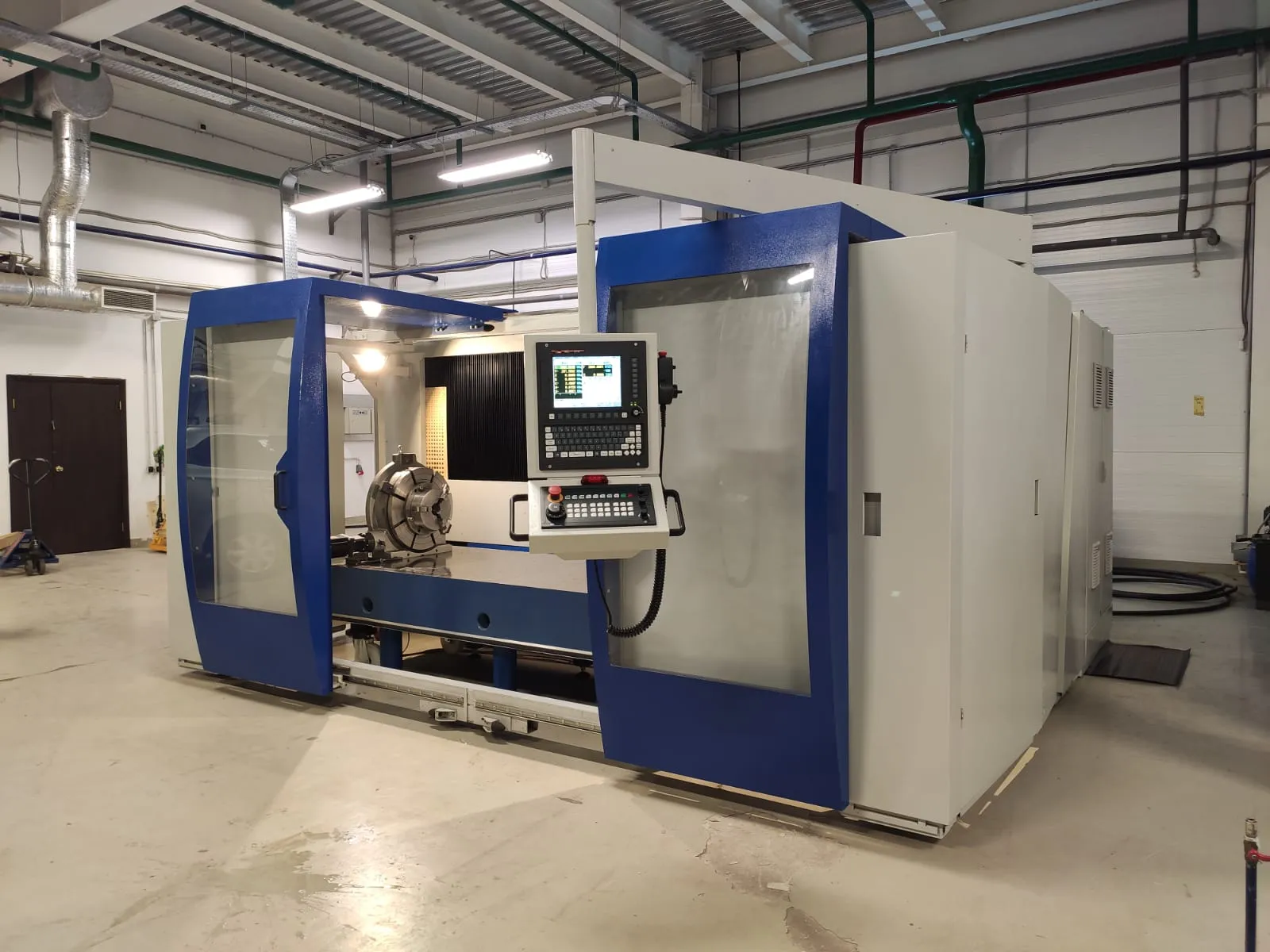

Лазерный технологический комплекс, ЛК-5В

Технические характеристики

1. Технические характеристики транспортного манипулятора

Количество линейных осей перемещения рабочего органа (оптической головки) — 3

Расположение линейных осей — Ортогонально, оси XY горизонтально, ось Z вертикально

Перемещения по линейным осям, мм

X, 2500

Y, 1000

Z, 500

Максимальная скорость перемещений по линейным осям X, Y, Z, м/мин — 7,5

Максимальное ускорение по линейным осям X, Y, Z, м/с2 — 0,3

Дискретность задания положения по линейным осям X, Y, Z, мм — 0,0001

Точность позиционирования по линейным осямX, Y,Z, мм — 0,05

Тип УЧПУ NC-310 (Балтсистем)

Параметры питающей электросети:

род тока переменный, трехфазный

напряжение 230/400В ± 10%

частота, Гц 50±1

Тип защитного заземления TN-S-C

Максимальная потребляемая мощность, кВт 8

Габаритные размеры, мм 4900×4900×2500

Масса, кг 12700

2. Технические характеристики лазера

Тип, марка: Электрогазоразрядный многолучевой

Длина волны излучения, мкм: 10,6

Максимальная мощность излучения, Вт: 5000

Диапазон регулирования мощности излучения, Вт: 50 ÷ 5000

Нестабильность мощности излучения, Вт: ± 50

Режим работы: Непрерывный

Расположение лучей на выходе из лазера: Сорок восемь силовых, расположены внутри концентрические окружности, пилотный (видимый) в центре

Расходимость излучения, не более, мрад: 5

Состав рабочей смеси газов CO2 : N2 : He

Чистота газов, % СО2 – 99,8; N2 – 99,99; He – 99,99

Объемное соотношение газов CO2 — 1; N2 – 2; He — 10

Допустимое отклонение объема каждого из компонентов смеси, не более, %: 5

Расход рабочей смеси газов, не более, л/ час, 20 при мощности 5 кВт (расход регулируется автоматически из расчета 4 нормальных литра на 1 кВт мощности)

Тип системы охлаждения: Рециркуляционная жидкостная

Тип охлаждающей жидкости: Дистиллированная вода

Проток охлаждающей жидкости, не менее, л /мин: 110

Температура охлаждающей жидкости, не более, 0С: 25

Параметры питающей электросети:

род тока: переменный, трехфазный

напряжение: 230/400В ± 10%

частота, Гц: 50±1

Тип защитного заземления TN-S-C

Максимальная потребляемая мощность, кВт 80

Габаритные размеры, мм 1100×1000×4000

Масса, кг 950

3. Технические характеристики системы охлаждения

Устройство охлаждения элементов оптического тракта RACK 1700

Устройство охлаждения рабочего лазера ГМ-С-ПМ-47

Параметры питающей электросети:

род тока — переменный,трехфазный

напряжение 230/400В ± 10%

частота, Гц 50±1

Тип защитного заземления TN-S-C

Максимальная потребляемая мощность, кВт 40

Габаритные размеры, мм 2600×1900×1800

Масса, кг 900
