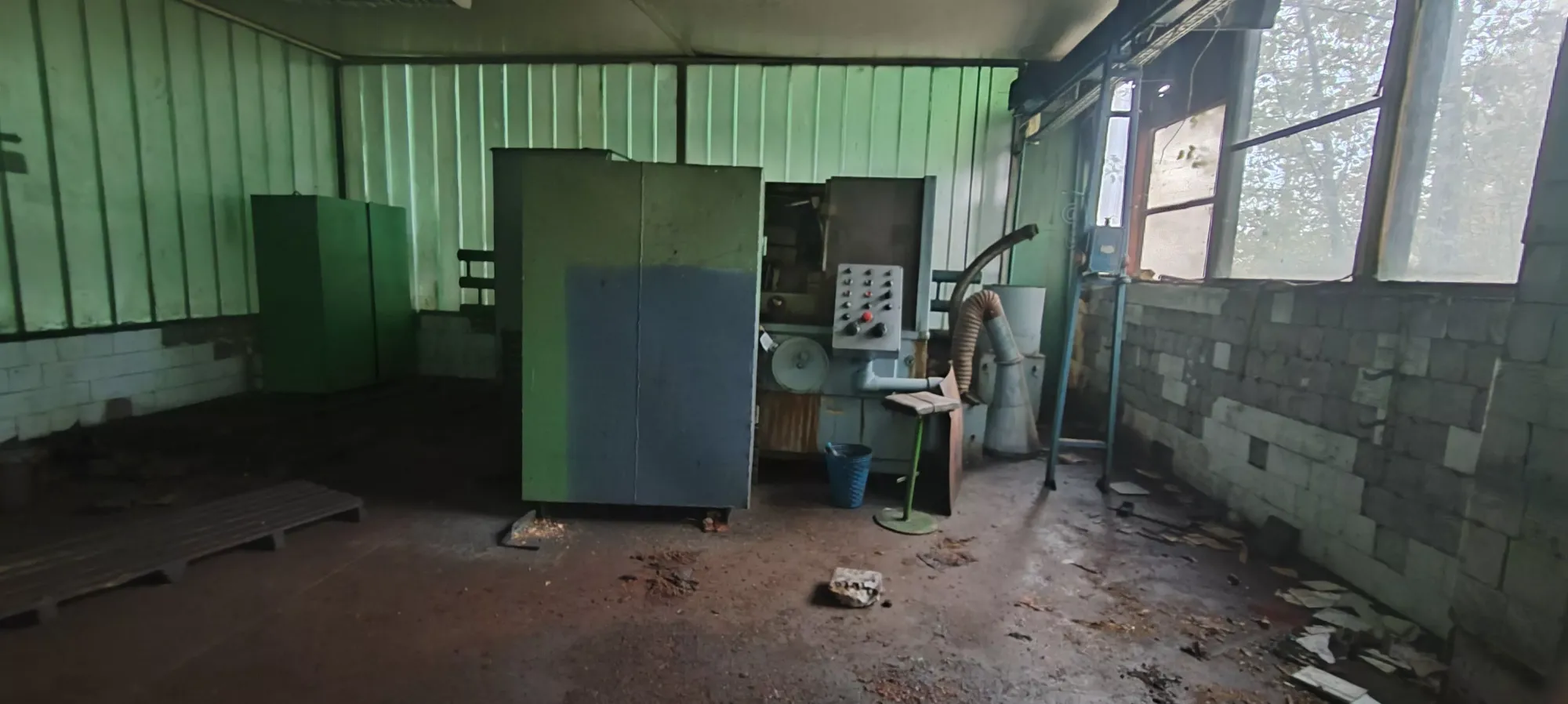

Универсальный резьбошлифовальный станок, 5К822В

Технические характеристики

Наибольшие размеры устанавливаемого изделия, мм:

диаметр 125

длина 360

Диаметры шлифуемых резьб, мм: 2…95

Наибольшая длина шлифуемой резьбы, мм: 270

Шаги шлифуемых резьб:метрические, мм: 0,25…12

дюймовые, число ниток на 1” 28…4,5

модульные, мм: 0,3 …4

Шаги резьб, шлифуемых многониточным кругом, мм: 18

Набольший угол подъема винтовой линии шлифуемой резьбы, град: ±30

Наибольшая высота профиля шлифуемой резьбы, мм: 18

Окружная скорость шлифовального круга, м/с: 35, 50

Наибольший диаметр устанавливаемого изделия, мм: 120

Диаметры шлифуемых резьб, мм: 30…80 30…80

Шаги резьб, мм: шлифуемых однониточным кругом 0,5…6

шлифуемых многониточным кругом 1…3

Наибольшая длина резьбы, шлифуемой однониточным кругом при наибольшем диаметре резьбы, мм: 45

Габариты станка без приставного оборудования, мм: 1795х1910х1710

Площадь пола, занимаемая станком с приставным оборудованием, м: 29,75

Масса станка с приставным оборудованием, кг: 4845
