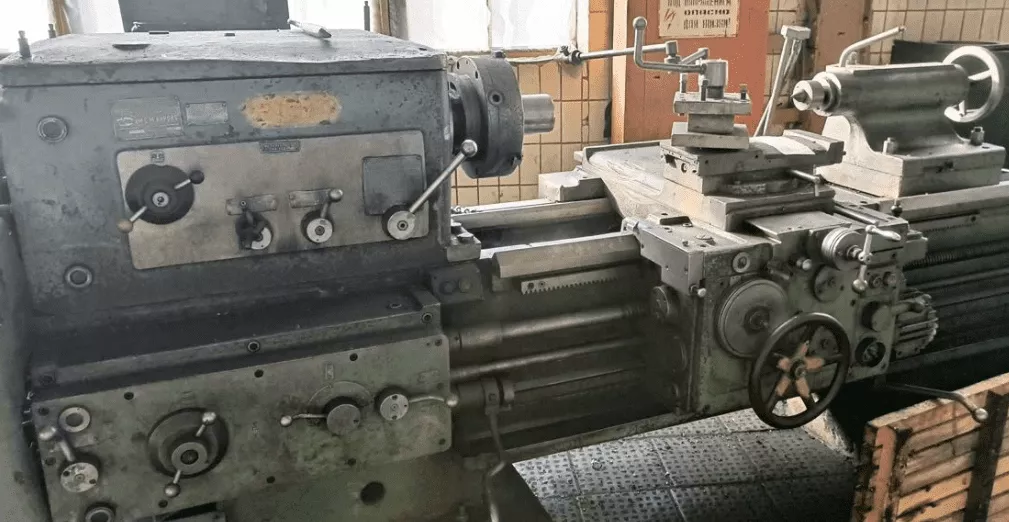

Станок токарно-винторезный, 1М63 РМЦ1500

Технические характеристики

Наибольший диаметр обрабатываемого изделия, мм:

над станиной … 630

над суппортом … 350

Наибольшая длина обрабатываемого изделия, мм: 2800

Конец шпинделя по ГОСТ 12593—72: 8М

Центр в шпинделе передней бабки: Морзе 6

Диаметр прутка, проходящею в отверстие шпинделя, мм: 65

Высота резца, установленного в резцедержателе, мм: 32

Количество скоростей шпинделя: 22

Пределы частоты вращения шпинделя, об/мин: 10—1250

Количество подач: 32

Пределы подач, мм/об:

I ряд продольных: 0,06—1,00

поперечных: 0,024—0,37

резцовых салазок: 0,019—0,31

II ряд продольных: 0,084—1,4

поперечных: 0,034—0,518

резцовых салазок: 0,027—0,434

Наибольшая масса обрабатываемой детали в центpах, кг: 2000

Наибольшее усилие резания Рх, допускаемое механизмом подачи при подачах, кгс:

продольной … 680

поперечной … 370

Пределы шагов нарезаемых резьб

метрических, мм: 1—224

модульных, модуль: 0,25—56

дюймовых, число ниток на дюйм: 28—0,25

питчевых, питч диаметральный: 112—0,5

Вес станка: 4,3 т
