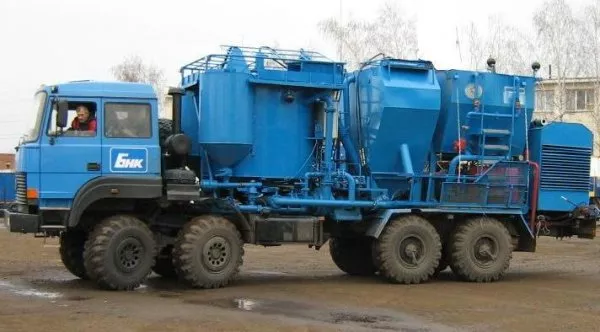

Установка насосная для ремонта скважин, УНС-500Д

Технические характеристики

Технические характеристики установки

№ п/п
Наименование параметров

Значения параметров
1
Монтажная база
Шасси автомобиля
УРАЛ 532362-1122-10
2
Насос НК-500 (с редуктором):
— тип
— максимальное давление нагнетания, МПа
при диаметре плунжера, мм:
— 100
— 125
— 140
— расход, л/с, max
при диаметре плунжера, мм:
— 100
— 125
— 140
Общее передаточное число редуктора

трехплунжерный

50
32
32

13
20
25
12,72
3
Бункер для сыпучих материалов (сменный):
— вместимость, м 3 (т)
— приводы шнеков

2,5 (5)
гидравлические
4
Емкость для кислоты
(растворы HCl, H2SО4 не более 22%, сменная):
— вместимость, м3 (т)

3 (3,5)
5
Бункер для сухих химреагентов:
— вместимость, м3
— производительность дозирующего устройства, кг/мин

0,5
от 3 до 30
6
Емкость для жидких химреагентов:
— вместимость, м3 (т)
— производительность дозирующего устройства, дм3/мин

0,5 (0,7)

от 10 до 50
7
Емкость для жидкостей с подогревом (сменная)
— вместимость, м3 (т)
— производительность перекачивающего устройства, дм3/мин

3(3,5)

50-70
8
Емкости мерные для воды:
— вместимость, м3 (т)
2 шт.
2 (2,5)
9
Емкость смесительно- осреднительная:
— вместимость, м3 (т)

4 (7)
10
Насос центробежный шламовый 6Ш8-2
— тип
— подача, м3/ч
— напор, м
— частота вращения, об/мин

центробежный
150
33
1500
11
Привод дизельный ПД-90-02:
— макс. эксплуатационная мощность на выходном валу привода при частоте вращения к/в двигателя 1500 мин-1, кВт (л.с.)

74 (100)
12
Насос дозировочный НД 1.0Р 3200/4 К14
— подача на номинальном режиме, л/ч
— предельное давление, МПа (кгс/см2 )

3200
0,4(4)
13
Габаритные размеры установки, мм, не более
длина
ширина
высота

10300
2500
3950
14
Снаряженная масса шасси, кг
18785
15
Наибольшая скорость передвижения по дорогам с твердым покрытием, км/ч

70
16
Средняя наработка на отказ, ч, не менее
500
17
Срок службы, лет
8
