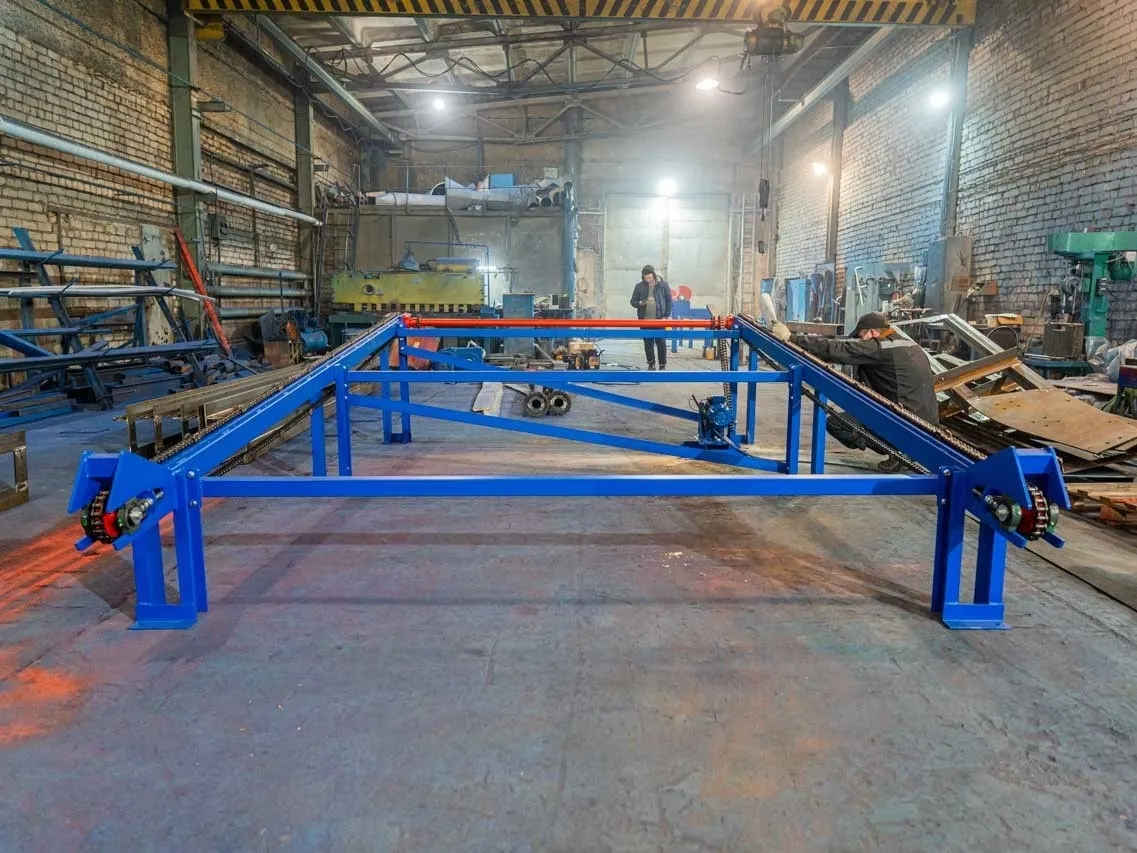

Поперечный транспортер для лафетов

Технические характеристики

Каркас для движения цепей выполнен из трубы 100х100 мм. Опорные ноги из 10 швеллера, перемычки между секциями из уголка и трубы 60х60 мм. Силовые пластины крепления валов и звездочек из металла 10 мм.

Грузоподъемность 2 тн.

Мотор-редуктор NMRV-090 мощностью 1,1 кВт

Тяговые и приводные цепи ПР-25,4

Приводные звезды термообработанные из 45 стали. Каждая звезда устанавливается на вал и фиксируется с помощью двух подшипников. Подшипниковые узлы в зоне привода UCF 210, в натяжке UCT 207.

Приводные валы диаметром 50 мм.

Вес 0,6 тн
