Сушильная камера, СКД100м3

Технические характеристики

Сушильная камера одноразовой загрузкой сушильной камеры 100 куб.м. с автоматическим управлением, автономным теплоснабжением от теплоагрегата УВН -400М(500кВт)

Теплоносителем является нагретый воздух, который подается в сушильную камеру от теплоагрегата вентилятором.

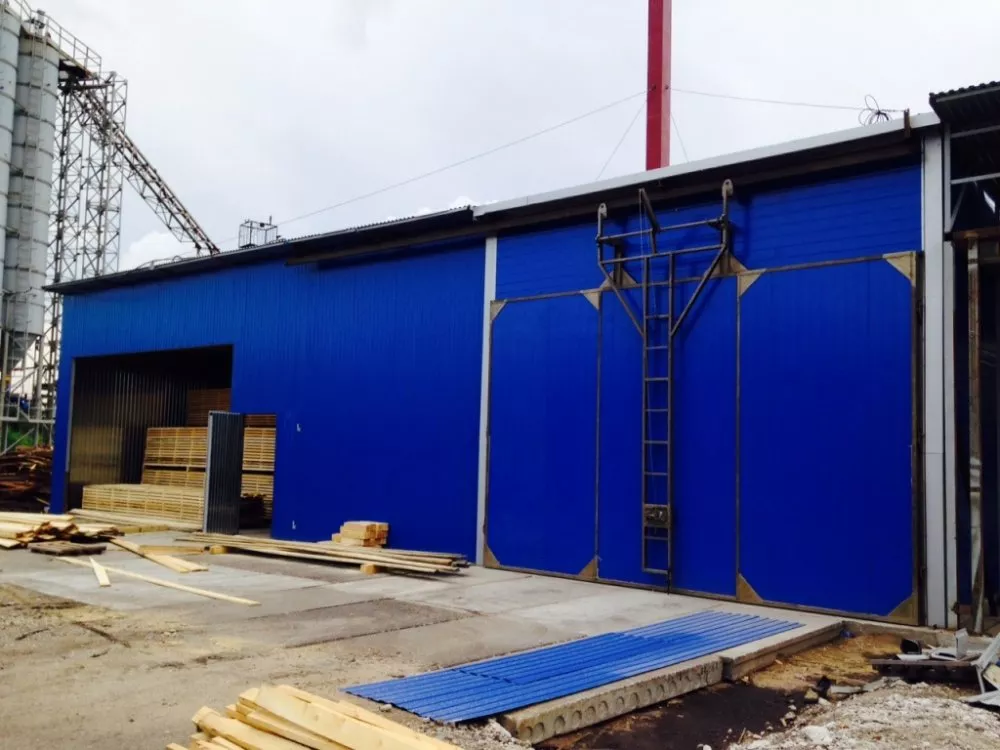

Сушильная камера представляет собой модульно-сборную стальную конструкцию с возможностью перемещения в другое место.

Каркас состоит из профильных элементов, покрытых после сборки двумя слоями влаго-жаростойкой антикоррозийной мастикой «Аутокрин-177».

В качестве стеновых и кровельных элементов использованы сэндвич-панели с минераловатным утеплителем плотностью 110кг/м3. Стеновые и кровельные панели имеют обкладки. Наружные обкладки панелей покрыты полиэфирной эмалью. Внутренние обкладки покрыты Алюмоцинковым покрытием.

Класс огнестойкости панелей ЕI 60, что соответствует для наружных стен I степени огнестойкости зданий.

Между камерой и топочным отсеком, где размещается теплоагрегат УВН, имеется дверь для обслуживания камеры во время цикла сушки.

В камере СКД установлены термозащищенные осевые реверсивные вентиляторы, обеспечивающие оптимально необходимую скорость перемещения воздуха через штабеля пиломатериалов.

Вентиляционная система подачи и распределения теплоносителя состоит из: нагнетающего вентилятора, осевых реверсивных вентиляторов, закрепленных на раме под фальшпотолком, системы приточно-вытяжных воздуховодов.

Топливом для теплоагрегата служат отходы деревообработки (опилки, кора, срезки, сухостой длиной до 2, 5 м, дрова), торф и др. Предварительное измельчение, сортировка, и другая подготовка топлива не требуется. Топливо может подаваться в топку в смешанном виде, даже с высокой степенью влажности (до 65%) без предварительной подсушки.

Автоматическая система управления сушки древесины изготовлена из модулей контролера. В составе системы имеются 6 датчиков влажности пиломатериалов, 2 датчика температуры, 2 датчика равновесной влажности. Программное обеспечение системы позволяет осуществлять сушку различных пород и сортиментов древесины (ель, сосна, дуб, береза, лиственница). Контроль и управление работой оборудования осуществляется системой автоматики «Litouch». Активный контроль конечной влажности пиломатериалов — до 7%, а управление производится по среднему значению влажности.

Наряду с активным контролем и программным регулированием процесса сушки, система автоматического управления осуществляет контроль состояния оборудования и обеспечивает безаварийный режим эксплуатации установки. Система имеет три режима работы: автоматический, полуавтоматический, ручной.
