Сушильная камера для пиломатериала 60м3 (теплоноситель вода), СКД-60м3

Технические характеристики

Сушильный комплекс предназначен для сушки пиломатериалов одноразовой загрузкой сушильной камеры 68-69 куб.м. с автоматическим управлением.

Каркас состоит из профильных элементов, покрытых после сборки двумя слоями влаго-жаростойкой антикоррозийной мастикой «Аутокрин-177».

«Аутокрин-177®» на битумно-полимерной основе (бронзовая термостойкая краска), который обладает следующими достоинствами:

•обеспечивает высокую эластичность и прочность в диапазоне температур от -30°C до +150°C;

•обладает хорошей адгезией к защищаемым поверхностям; В качестве стеновых и кровельных элементов использованы сэндвич-панели из алюминия, толщина 0, 8мм с минераловатным утеплителем плотностью 110кг/м3, производства ООО «Макил Плюс» .

В результате проведенных исследований и оценки качества покрытия было установлено, что испытанный материал устойчив к атмосферной коррозии и может эксплуатироваться в условиях промышленной атмосферы средней агрессивности сроком не менее 40 лет. Класс огнестойкости панелей ЕI 60, что соответствует для наружных стен I степени огнестойкости зданий.

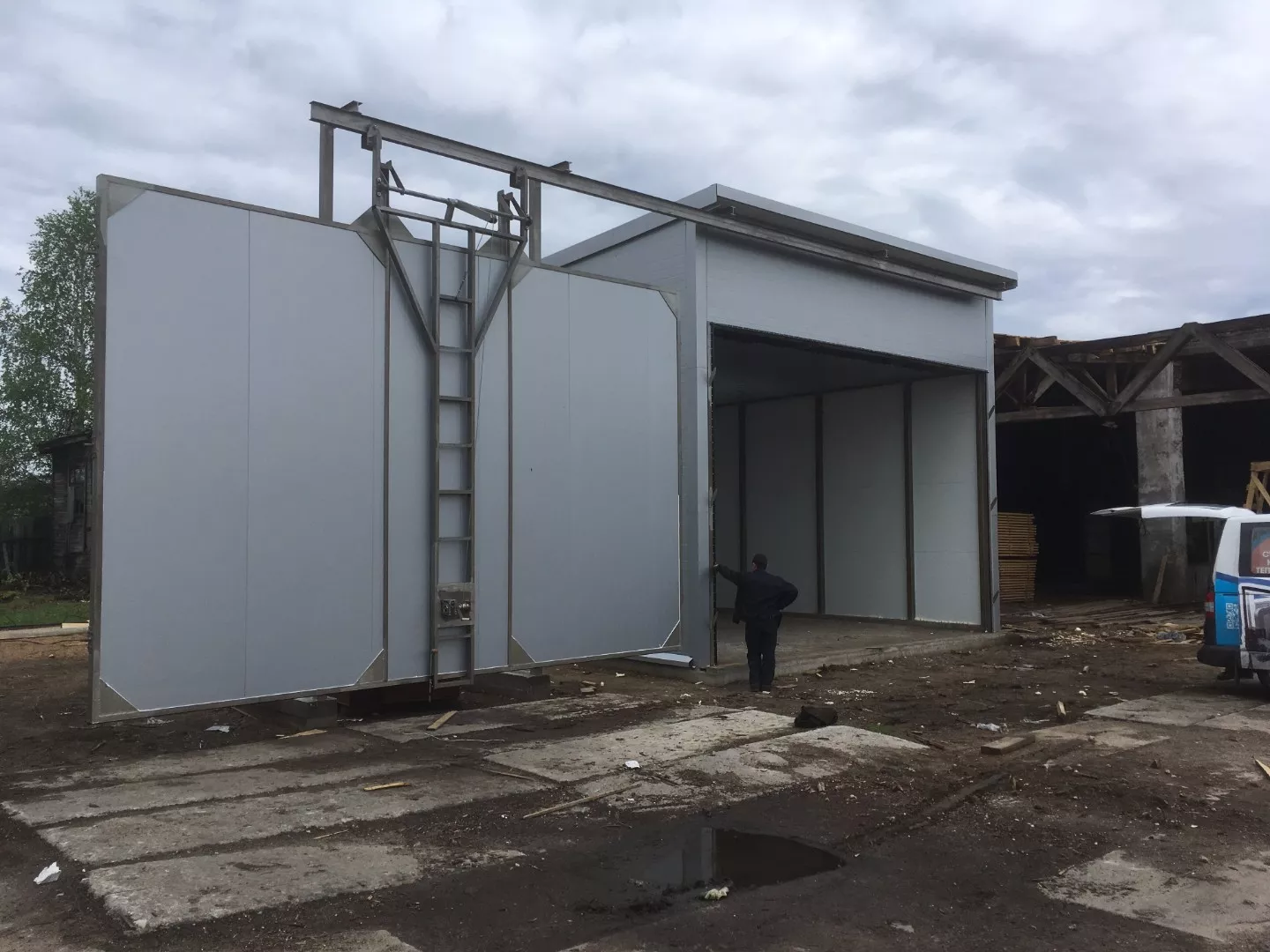

Модульная конструкция позволяет стыковать дополнительные модули, что расширяет возможности комплекса и существенно снижает стоимость модернизированного комплекса. Ворота камеры — герметичные, откатные на рейке с использованием механизма раскрытия.

Между камерой и топочным отсеком, где размещается теплоагрегат УВН, имеется дверь для обслуживания камеры во время цикла сушки.

В камере СКД установлены термозащищенные осевые реверсивные вентиляторы, обеспечивающие оптимально необходимую скорость перемещения воздуха через штабеля пиломатериалов.

Вентиляционная система подачи и распределения теплоносителя состоит из: нагнетающего вентилятора, осевых реверсивных вентиляторов, закрепленных на раме под фальшпотолком, системы приточно-вытяжных воздуховодов.

Автоматическая система управления сушки древесины изготовлена из модулей контролера. В составе системы имеются 6 датчиков влажности пиломатериалов, 2 датчика температуры, 2 датчика равновесной влажности. Программное обеспечение системы позволяет осуществлять сушку различных пород и сортиментов древесины (ель, сосна, дуб, береза, лиственница). Контроль и управление работой оборудования осуществляется системой автоматики «Litouch». Активный контроль конечной влажности пиломатериалов — до 7%, а управление производится по среднему значению влажности.

Наряду с активным контролем и программным регулированием процесса сушки, система автоматического управления осуществляет контроль состояния оборудования и обеспечивает безаварийный режим эксплуатации установки. Система имеет три режима работы: автоматический, полуавтоматический, ручной.

Сушильный комплекс поставляется в виде отдельных блоков и узлов, и собирается на заранее подготовленном фундаменте. Фундамент изготавливает Заказчик по чертежам Поставщика.
