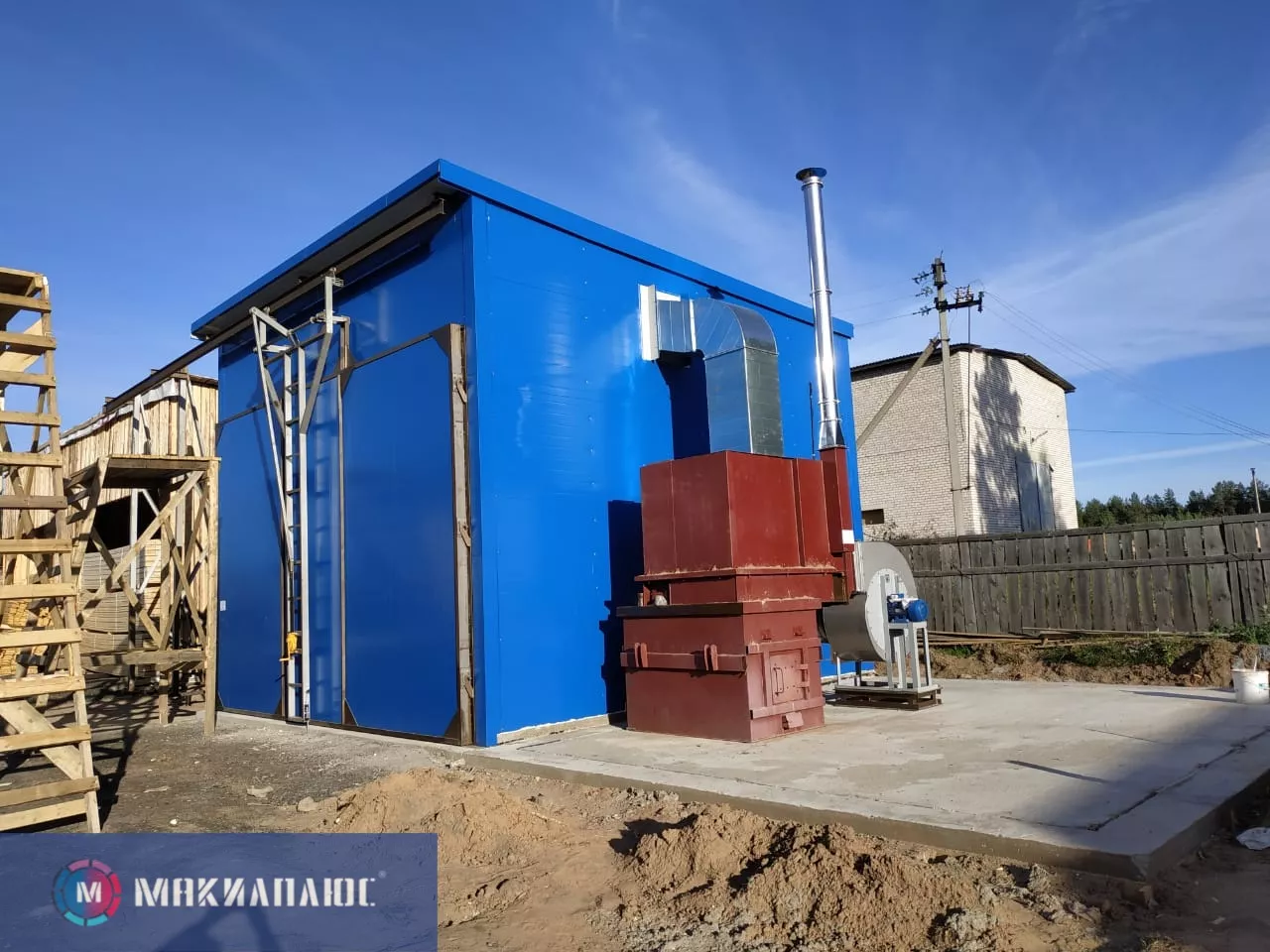

Сушильная камера для пиломатериала 70м3, СКД-70м3

Технические характеристики

Сушильный комплекс предназначен для сушки пиломатериалов одноразовой загрузкой сушильной камеры 70 куб.м. с автоматическим управлением, автономным теплоснабжением от теплоагрегата УВН-250.

Теплоносителем является нагретый воздух, который подается в сушильную камеру от теплоагрегата вентилятором.

Сушильная камера представляет собой модульно-сборную стальную конструкцию.

Каркас состоит из профильных элементов, покрытых после сборки тремя слоями влаго-жаростойкой антикоррозийной мастикой «Аутокрин-177».

«Аутокрин-177®» на битумно-полимерной основе (бронзовая термостойкая краска), который обладает следующими достоинствами:

• обеспечивает высокую эластичность и прочность в диапазоне температур от -20°C до +150°C;

• обладает хорошей адгезией к защищаемым поверхностям;

• устойчив к воздействию повышенных температур и УФ-излучения;

• устойчив к гидроабразивному изнашиванию;

• материл удобно наносится на поверхность и поставляется полностью готовым к применению.

В качестве стеновых и кровельных элементов использованы сэндвич-панели с минераловатным утеплителем плотностью 110кг/м3. Стеновые и кровельные панели имеют обкладки. Наружные обкладки панелей покрыты полиэфирной эмалью. Внутренние обкладки покрыты Алюмоцинковым покрытием.

Защитное покрытие «алюмоцинк» представляет собой псевдосплав, состоящий из трёх основных элементов в следующих весовых соотношениях: 55% алюминий, 43, 4% цинк 1, 6% кремний — такая пропорция между элементами обеспечивает баланс между коррозионностойким качеством алюминия и защитным гальваническим свойством цинка. «Алюмоцинк», имея толщину 25 мкм (185 г/кв. м), может эксплуатироваться в промышленной атмосфере средней агрессивности не менее 20 лет до появления продуктов коррозии на 5 % поверхности. В результате проведенных исследований и оценки качества покрытия было установлено, что испытанный материал устойчив к атмосферной коррозии и может эксплуатироваться в условиях промышленной атмосферы средней агрессивности сроком не менее 40 лет. Класс огнестойкости панелей ЕI 60, что соответствует для наружных стен I степени огнестойкости зданий.

Модульная конструкция позволяет стыковать дополнительные модули, что расширяет возможности комплекса и существенно снижает стоимость модернизированного комплекса. Ворота камеры — герметичные, откатные на рейке с использованием механизма раскрытия.

Между камерой и топочным отсеком, где размещается теплоагрегат УВН, имеется дверь для обслуживания камеры во время цикла сушки.

В камере СКД установлены термозащищенные осевые реверсивные вентиляторы, обеспечивающие оптимально необходимую скорость перемещения воздуха через штабеля пиломатериалов.

Вентиляционная система подачи и распределения теплоносителя состоит из: нагнетающего вентилятора, осевых реверсивных вентиляторов, закрепленных на раме под фальшпотолком, системы приточно-вытяжных воздуховодов.

Топливом для теплоагрегата служат отходы деревообработки (опилки, кора, срезки, дрова), торф и др. Предварительное измельчение, сортировка, и другая подготовка топлива не требуется. Топливо может подаваться в топку в смешанном виде, даже с высокой степенью влажности (до 65%) без предварительной подсушки. Установка проста в обслуживании и надежна в работе, позволяет утилизировать отходы и снизить себестоимость сушки пиломатериалов. Загрузка — ручная.

Автоматическая система управления сушки древесины изготовлена из модулей контролера. В составе системы имеются 6 датчиков влажности пиломатериалов, 2 датчика температуры, 2 датчика равновесной влажности. Программное обеспечение системы позволяет осуществлять сушку различных пород и сортиментов древесины (ель, сосна, дуб, береза, лиственница). Контроль и управление работой оборудования осуществляется системой автоматики «Litouch». Активный контроль конечной влажности пиломатериалов — до 7%, а управление производится по среднему значению влажности.

Наряду с активным контролем и программным регулированием процесса сушки, система автоматического управления осуществляет контроль состояния оборудования и обеспечивает безаварийный режим эксплуатации установки. Система имеет три режима работы: автоматический, полуавтоматический, ручной.

Сушильный комплекс поставляется в виде отдельных блоков и узлов, и собирается на заранее подготовленном фундаменте. Фундамент изготавливает Заказчик по чертежам Поставщика.
