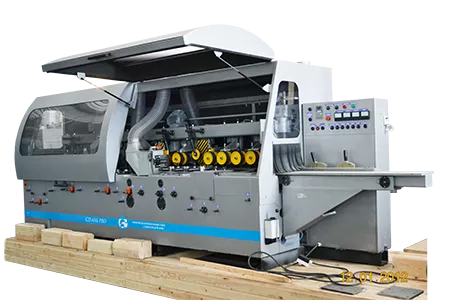

Станок строгальный (продольно-фрезерный) четырехсторонний, С25-6АБ

Технические характеристики

Основные технические характеристики на станок мод.С25-6А Параметры Количество шпинделей, шт. 6 Положение калёвочного шпинделя Низ Частота вращения шпинделей, об/мин 6000 Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм 260 x 50 Посадочные размеры вертикальных шпинделей, длина x диаметр, мм (в скобках – по заказу) 230 x 50 Скорость подачи, м/мин 2-40 Размеры заготовки, мм (при фрезах ?140) — ширина 35-260 — толщина 12-230 — минимальная длина при обработке в потоке 250 — минимальная длина одиночной заготовки 700 Максимальная толщина заготовки при продольной распиловке, мм 50 Минимальные размеры изделия, мм (при фрезах ?140 мм) — ширина 30 — толщина 10 Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм Максимальный припуск при обработке цилиндрическими фрезами, мм 10 Глубина профилирования, мм (на 1-м шпинделе глубина профиля max 3 мм) 30 Устанавливаемые цилиндрические фрезы, мм ?125…140 Устанавливаемые профильные фрезы на вертикальных шпинделях, мм ?110…200 Устанавливаемые профильные фрезы на горизонтальных шпинделях, мм ?110…200 Устанавливаемые пилы, мм ?250 Мощность эл./двигателя 1-го шпинделя, кВт 11,0 Мощность эл./двигателя 2-го шпинделя, кВт 11,0 Мощность эл./двигателя 3-го шпинделя, кВт 11,0 Мощность эл./двигателя 4-го шпинделя, кВт 11,0 Мощность эл./двигателя 5-го шпинделя, кВт 11,0 Мощность эл./двигателя 6-го шпинделя, кВт 11,0 Мощность эл./двигателя подачи, кВт 4,0 Мощность эл./двигателя подъёма, кВт 1,1 Общая мощность станка (округлено), кВт 70 Диаметр выходных патрубков аспирации, мм Ду150 Производительность требуемой аспирации, м3/ч 6 x 2000 Габаритные размеры станка, мм — длина 5500 — ширина 1500 — высота 2000 Масса станка, т 6,2 Примечания: — на нижний суппорт профильные фрезы не устанавливаются
