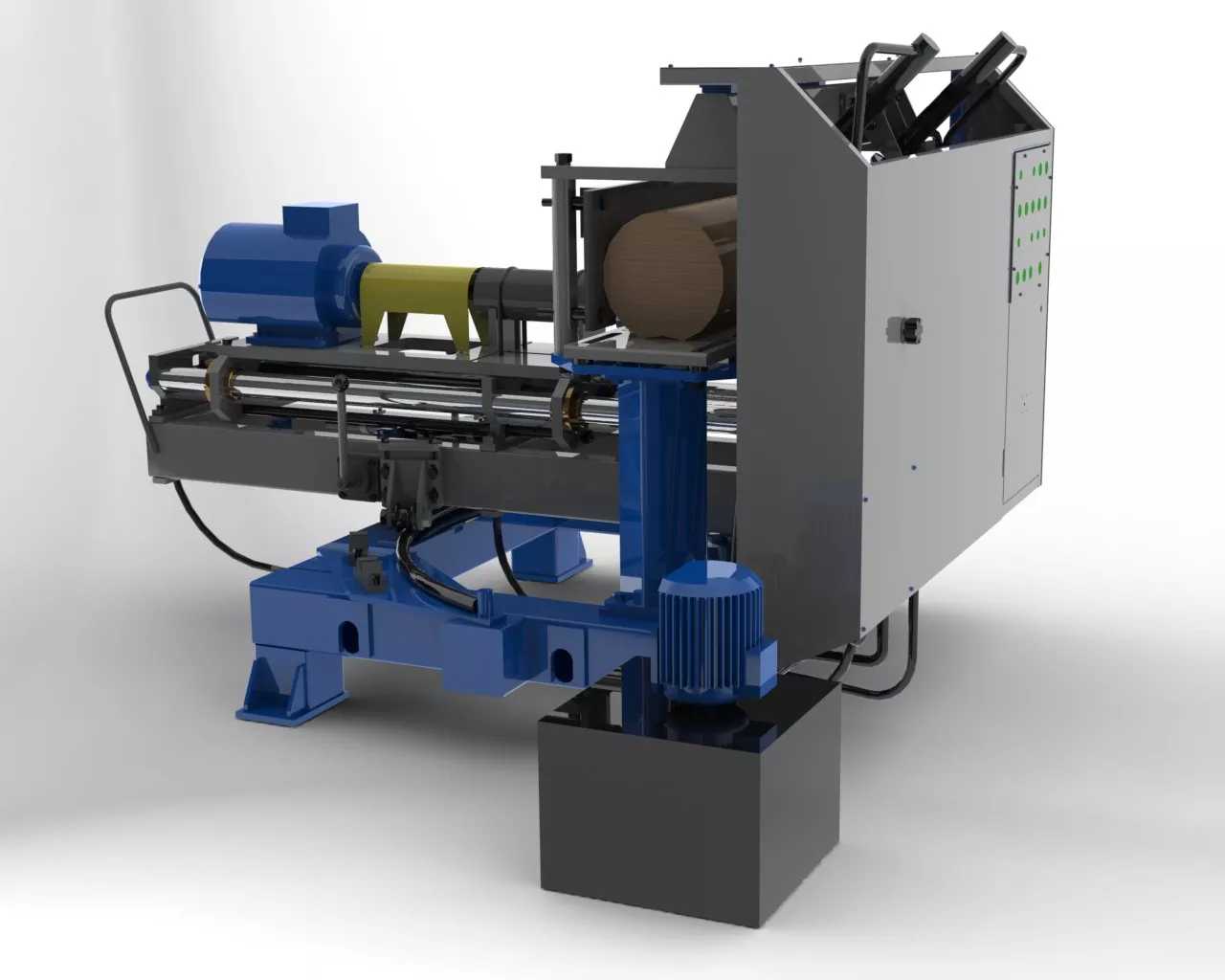

Станок 671СБ для фрезерования чашки в бревне под углом 45, 60, 90 гр. (гидравлика), 671СБ

Технические характеристики

1 Диаметр обрабатываемых бревен, мм 180; 200; 220; 240; 260; 280; 300; 320
2 Угол между осью заготовки и осью венцовой чашки, град.
45, 60, 90
3 Скорость подачи, м/мин
рабочий ход
обратный ход
0,1…0,84
5,5
4. Частота вращения фрезы, об/мин 2900
5. Габаритные размеры, мм
длина
ширина
высота
1700
2220
1450
6 Масса станка, кг не более 1060
Характеристика электрооборудования
7. Род тока питающей сети Переменный трехфазный
8. Номинальная частота, Гц 50
9. Номинальное напряжение сети, В
в цепи питания эл.двигателей
в цепи управления
380
110
10 Количество эл. двигателей 2
11 Электродвигатель привода фрезы:
мощность, кВт
частота вращения. об/мин
11
3000
12 Электродвигатель гидростанции мощность, кВт
частота вращения, об/мин
0,55
1500
Характеристика гидрооборудования
13 Гидроцилиндр подачи
dпоршня x dштока x Lхода 50x36x830
14 Гидроцилиндр зажима
dпоршня x dштока x Lхода 40x28x830x220
Характеристики гидростанции Подача — 5,7 л/мин
Давление — 4 мПа
Гидрораспределитель С электроприводом
